铝护套复合耐火绝缘电缆

产品参数:

铝护套复合耐火绝缘电缆-BTLY-0.6/1kV

立即采购

产品参数

电缆型号

BTLY-0.6/1kV



执行标准

产品标准:Q/QF-002-2017 《额定电压0.6/1kV及以下铝护套复合耐火绝缘电缆》

耐火实验标准:BS 6387:2013《在火焰条件下电缆保持线路完整性的性能要求》和BS 8491:2008《用于烟和热控制系统及特定的其它仍在继续的火灾安全系统部件的大直径电力电缆着火完整性的评估方法》



适用范围

本产品适用于交流50Hz,额定电压不超过0.6/1kV的线路中,场合多用于高层建筑、地铁、车站、机场、电站和商场等相对封闭或人员集中的重要建筑和设施内。

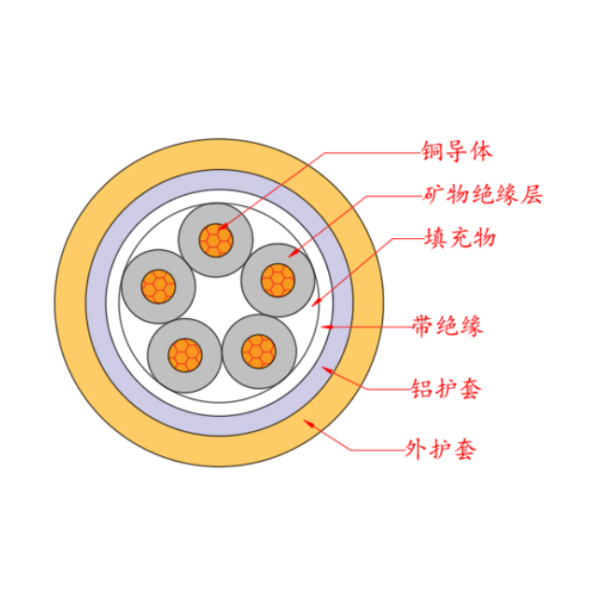

电缆结构

导体

1种或第2种铜导体



绝缘

采用耐高温,不燃烧的无机矿物绝缘材质(云母带/陶瓷化硅橡胶带),采用绕包形式



填充(根据电缆规格选用)

玻璃纤维绳



金属护套

铝质软护套,经特殊加工具有良好的弯曲特性



外护套

采用低烟无卤的塑性材质,有良好的阻燃及保护作用



规格范围

1芯:10~630mm2

2芯:4~150mm2

3芯:4~150mm2

4芯:4~150mm2

5芯:4~150mm2

3+1芯:4~150mm2

3+2芯:4~150mm2

4+1芯:4~150mm2



线芯识别

2芯:

3芯:绿

4芯:绿

5芯:绿/绿

或者:绿



护套颜色

橙色(亦可按客户要求)



技术参数

额定电压(U0/U

0.6/1kV

最高系统电压Um

1.2kV



温度等级

导体最高运行温度:+90℃

使用环境温度:-20℃~+45℃

电缆敷设温度:不低于0℃(环境温度低于0℃时,应对电缆进行预热)



电缆最小弯曲半径

D≤12   : 6D

12≤D≤20: 10D

20≤D≤40: 15D

D>40   :20D

注:D为电缆外径



敷设方式

穿管敷设、隧道敷设、支持式架空敷设、悬挂式架空敷设等。
