浅谈铝合金电缆铝合金电缆技术及特点

来源:      时间:2018.05.23


起帆给您分享关于铝合金电缆铝合金电缆技术及特点

铝合金电力电缆是以8000系列铝合金材料为导体,采用特殊紧压工艺和退火处理等先进技术发明创造的新型材料电力电缆。合金电力电缆弥补了以往纯铝电缆的不足,虽然没有提高了电缆的导电性能,但弯曲性能、抗蠕变性能和耐腐蚀性能等却大大提高,能够保证电缆在长时间过载和过热时保持连续性能稳定,采用AA-8000 系列铝合金导体,可以大大提高铝合金电缆的导电率、耐高温性,同时解决了纯铝导体电化学腐蚀、蠕变等问题。铝合金的导电率是常用基准材料铜IACS的61.8%,载流量是铜的79%,优于纯铝标准。但在同样体积下,铝合金的实际重量大约是铜的三分之一。。因此,相同载流量时铝合金电缆的重量大约是铜缆的一半。采用铝合金电缆取代铜缆,可以减轻电缆重量,降低安装成本,减少设备和电缆的磨损,使安装工作更轻松。

产品优点:

抗蠕变性能

铝合金导体的合金材料与退火处理工艺减少了导体在受热和压力下的“蠕变”倾向,相对于纯铝,抗蠕变性能提高300%,避免了由于冷流或蠕变引起的松弛问题。

抗拉强度和延伸率

铝合金导体相比于纯铝导体,由于加入了特殊的成分并采用了特殊的加工工艺,极大的提高了抗拉强度,且延伸率提高到30%,使用更加安全可靠。

热膨胀系数

热膨胀系数用来计算在温度变化时材料的尺寸变化。铝合金的热膨胀系数与铜相当,多年来铝连接器一直可靠地用于铜和铝导体,且当今使用的大部分电气连接器都是用铝制造的,这尤其适合铝合金。所以铝合金导体与连接器的膨胀和收缩完全一致。

连接性能

用铝合金制造的电气连接与用铜导体制造的连接一样安全稳定。 铝合金的成分大大改进了其连接性能,当导体退火时,添加的铁产生高强度抗蠕变性能,即使在长时间过载和过热时,也能保证连接稳定。

自重承载力强

铝合金改善了纯铝的抗拉强度,铝合金电缆可支撑4000米长度的自重,铜电缆只能支撑2750米。这种优势在大跨度的建筑(如体育场馆)配线时体现得尤为突出。

防腐蚀性能

铝固有的防腐性能源自当铝表面与空气接触时形成薄而坚固的氧化层,这种氧化层特别耐受各种形式的腐蚀。而合金中添加的稀土元素又能进一步改善铝合金的耐腐蚀性能,特别是电化学腐蚀。铝能承受恶劣环境的特点使其被广泛应用于托盘内电缆的导体,以及许多工业元件和容器。腐蚀的产生通常与不同的金属在潮湿环境中的连接有关,可使用相应的保护措施来防止腐蚀的发生,比如使用润滑油、抗氧化剂和保护涂层。碱性土壤和某些类型的酸性土壤环境对铝有较大的腐蚀性,所以直埋敷设的铝导体应使用绝缘层或模压护套防止腐蚀。在含硫的环境中,例如铁路隧道和其它类似地方,铝合金的抗腐蚀性能大大优于铜。

柔韧性

铝合金有很好的弯曲性能,其独特的合金配方、加工工艺,使柔韧性大幅提高。铝合金比铜柔韧性高30%,反弹性比铜低40%。一般铜缆的弯曲半径为10~20倍外径,而铝合金电缆弯曲半径仅为7倍外径,更容易进行端子连接。

铠装特性

国内常用的铠装电缆,大多采用钢带铠装,安全级别低,在受到外界破坏力时,其抵御能力差,容易导致击穿,且重量重,安装成本相当高,加之耐腐蚀性能差,使用寿命不长。而我们根据美国标准开发的金属连锁铠装电缆,采用的是铝合金带连锁铠装,其层与层之间的连锁结构,保证电缆能经受外界强大的破坏力,即使电缆遭受较大的压力和冲击力时,电缆亦不易被击穿,提高了安全性能。同时铠装结构使电缆与外界隔离,即使在火灾时,铠装层提高了电缆的阻燃耐火级别,降低了火灾的危险系数。铝合金带铠装结构相对于钢带铠装,其重量轻,敷设便利,可免桥架安装,能减少20%~40%的安装费用。根据使用场所的不同可以选择不同的外护套层,使铠装电缆的用途更加广泛。

紧压特性

单从体积电导率方面考虑,铝合金不及铜,但我们开发的导体不仅从材料性能方面作出了改进,而且在工艺方面也取得大的突破,我们采用超常规的紧压技术,使紧压系数达到0.93,而异型线的紧压系数能达到0.95,在国内属于首创。通过极限的紧压,可以弥补铝合金在体积导电率上的不足,使绞合导体线芯如实心导体一般,明显的降低线芯外径,提高导电性能,在同等载流量情况下导体外径只比铜缆大10%。


产品分类:

3.1    ZA-AC90(-40)型合金电缆


ZA-AC90(-40)是一种灵活的自锁铝铠装合金电缆,可设计应用在地面及室内的安装环境。所有的导体是STABILOY铝合金(AA8000系列)以XHHW-2型材料绝缘,护套材料为硬度非常高的铝合金材料。可替代(WDZA)YJY/YJV/VV


最低运行环境温度-40摄氏度,电缆导体的允许长期运行最高额定温度为90摄氏度。


优势:阻燃A级,低烟无卤,室内明敷,节约线槽。


ZA-AC90(-40)减少了管道布线所带来的施工难度和人力成本。电缆已在工厂用高柔韧性的自锁型铝铠装组装完毕,不需要管道及其附件和人工密集的拉线、扣纹和成管等工序。ZA-AC90(-40)通过CSA认证可应用于非潮湿环境的明线或暗线敷设,并具备与管道方式敷线的相同性能。ZA-AC90(-40)为低烟无卤型,完全符合ZA-AC90铝合金电缆IEC60754、GB17650.2及IEC60502.1、GB12706.1的规范标准。ZA-AC90(-40)是一种高柔韧性的;联锁型铝合金铠装、90℃交联聚乙烯绝缘单芯或多芯电缆,并且不含重金属元素,绿色环保。减少了管道布线所带来的施工难度和人力成本。电缆已在工厂用高柔韧性的联锁型铝合金铠装组装完毕,不需要管道及其附件和人工密集的拉线、扣纹和成管等工序。ZA-AC90(-40)通过CSA认证可应用于非潮湿环境的明线或暗线敷设,并具备与管道方式敷线的相同性能。ZA-AC90(-40)为低烟无卤型电缆,经国家防火建筑材料质量监督检验中心测试达到阻燃A级,所做试验完全符合GB17650.1。

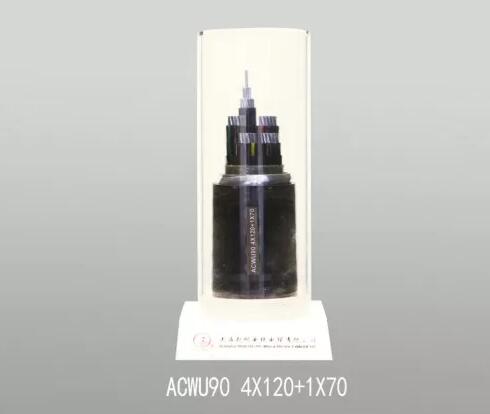

ZB-ACWU90(-40)型合金电缆


ZB-ACWU90(-40)是一种灵活的自锁铝铠装合金电缆,外部包覆PVC护套,可设计应用在直埋,危险和有腐蚀性的安装环境下。所有的导体是STABILOY铝合金(AA8000系列)以及XHHW-2型材料绝缘,护套材料为硬度非常高的铝合金材料。


可替代(WDZA)YJY/YJV/VV


防水防腐蚀,耐日光老化


优势:阻燃B级,直埋或潮湿环境敷设,屋顶配电,绝缘及护套材料无重金属。


电缆已在工厂用高柔韧性的自锁型铝铠装和密封PVC外护套组装完毕,不需要管道及其附件和人工密集的拉线、扣纹和成管等工序。ZB-ACWU90(-40)通过CSA认证可应用与干燥和潮湿环境的明线或暗线敷设,也可应用于1区和2区1级危险环境,以及2、3级危险环境。敷设方式户内可采用支架、梯架、托盘以及电缆夹明敷,户外可采用直埋、电缆沟、电缆隧道等多种方式。ZB-ACWU90(-40)每米设有标定标记,以准确地确定电缆长度。完全符合IEC60503.1及GB12706.1的规范标准。ZB-ACWU90铝合金电缆

ZB-ACWU90(-40)是一种高柔韧性的联锁型铝合金铠装、PVC外护套、90℃交联聚乙烯防水型绝缘单芯或多芯电缆,并且不含重金属元素,绿色环保。ZB-ACWU90(-40)可直接埋地敷设,并适用于腐蚀环境中。减少了管道布线所带来的施工难度和人力成本。电缆已在工厂用高柔韧性的联锁型铝合金铠装和密封PVC外护套组装完毕,不需要管道及其附件和人工密集和拉线、扣纹和成管等工序。ZB-ACWU90(-40)通过CSA认证可应用于干燥和潮湿环境的明线或暗线敷设,也可应用于1区和2区1级危险环境,以及2、3级危险环境。
